東莞市君譽機電設備有限公司是一家主要銷售進口直線導軌，滾珠絲杠，工業機器人，伺服電機的專業公司，主要銷售臺灣、日本、德國、意大利、美國瑞典等各國知名進口產品。導軌品牌:臺灣上銀直線導軌、臺灣上銀導軌、上銀KK模組、CPC直線導軌、TBI直線導軌，日本THK直線導軌、韓國SBC直線導軌、德國力士樂直線導軌等。。。。
HIWIN直線導軌優點及特點：
1.定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅
摩擦系數降低至滑動導引的1/50，動摩擦力與靜摩擦力的差距亦變得很小。因此
當床臺運行時，不會有打滑的現象發生，可達到μm級的定位精度。
2.磨耗少能長時間維持精度
傳統的滑動導引，無可避免的會因油膩逆流作用造成平臺運動精度不良，且
因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重影響精度。而滾動導引
的磨耗非常小，故機臺能長時間維持精度。
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是
在床臺的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量。且因其
摩擦產生的熱較小，可適用于高速運行。
4.可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計，可同時承受上下左右方向的負荷，不像
滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機臺運行精度不良。
5.組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面，并依建議之步驟將導軌、滑塊
分別以特定扭力固定于機臺上，即能重現加工時的高精密度。傳統的滑動導引，
則須對運行軌道加以鏟花，既費事又費時，且一旦機臺精度不良，又必須再鏟花
一次。直線導軌具有互換性，可分別更換滑塊或?qū)к壣踔潦侵本€導軌組，機臺即
可重新獲得高精密度的導引。
6.潤滑構造簡單
滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引
要潤滑充足并不容易，需要在床臺適當?shù)奈恢勉@孔供油。直線導軌則已在滑塊上
裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以
自動供油機潤滑。
HIWIN直線導軌選用準則：
1.使用條件設定
○ 應用之設備 ○ 行程
○ 內空進之限制 ○ 運行速度、加速度
○ 精度之要求 ○ 使用頻率
○ 剛性之要求 ○ 使用環境
○ 負荷方式 ○ 要求壽命年限
2.臺灣上銀直線導軌各系列的應用
○ HG系列：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線
切割機、精密量測儀器、木工機器、搬運機器、運送裝置。
○ EG系列：產業自動化機器、半導體機械、雷射雕刻機、包裝機器。
○ MGN/MGW系列：印表機、機器手臂、電子儀器設備、半導體設備。
3.選用精度等級
○ C,H,P,SP,UP等級視設備精度要求而定
4.假定滑塊尺寸及數目
○ 依經驗選用
○ 負荷狀態
○ 若與滾珠螺桿配合使用，則使用之直線導軌規格與螺桿外徑相似，如螺桿
外徑為35mm則選用HG35規格
5.計算滑塊最大負荷
○ 參照負荷計算例計算單個滑塊最大等效負荷
○ 確認選用之直線導軌靜安全系數應超過靜安全系數使用表所列之值
6.選擇預壓力
○ 依剛性要求及安裝面精度選用
7.確認剛性
○ 參照剛性表計算變形量 提高預壓力，加大選用尺寸或滑塊數以提高剛
性
8.計算使用壽命
○ 依使用速度、頻率計算壽命距離要求 依壽命公式計算選定直線導軌之
壽命距離
9.潤滑選用
○ 潤滑劑選用，依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑定期注
入潤滑脂或自動供油
直線導軌選用完成。
直線導軌額定負荷：
1.基本靜額定負荷
(1)基本靜額定負荷（C0）的定義
直線導軌在靜止或運動中若承受過大的負荷，或受有很大沖擊負荷時，會導
致珠道接觸面和鋼珠產生局的永久變形；當變形量超過某一限度，將妨礙直
線導軌運動的平穩性?；眷o額定負荷便是容許這個永久變形量的極限負荷。依
照定義：負荷的方向和大小不變的狀態下，在受到最大應力接觸面處，鋼珠與珠
道表面的總永久變形量恰為鋼珠直徑萬分之一的靜止負荷。
基本靜額定負荷的數值詳列于各規格尺寸表中；使用者可參照表格選用適合
的直線導軌，但必須注意的是被選用的直線導軌在運行中所受的最大靜負荷不可
超過其基本靜額定負荷。
?。?）容許靜力矩（M0）的定義
當滑塊中受到最大應力的鋼珠達到上述定義之靜額定負荷時，此時滑塊所承
載之力矩稱為靜額定力矩。在直線導軌運動中是以MR、MP、PY這三個方向來定義
?。?）靜安全系數
當直線導軌使用在慢速運動或作動頻率不高的狀況下，需考慮靜安全系數。
根據不同的使用狀況，計算靜負荷必須考慮不同的安全系數，尤其是當導軌受有
沖擊性負荷時，需要取用較大的安全系數。
fSL=C0/P或是fsm=M0/M
fSL：靜安全系數
fSM：靜安全系數（力矩負荷）
C0：基本靜額定負荷（kN）
M0：容許靜力矩（kN·m）
P：工作負荷（kN）
M：靜力矩負荷（kN·M）
2.基本動額定負荷
?。?）基本動額定負荷（C）的定義
基本動額定負荷用于直線導軌承受負荷并作滾動運動時的壽命計算。其定義
是在負荷的方向和大小不變的狀態下，直線導軌的額定壽命為50km時的最大負荷
，此值詳列于各規格尺寸表中，使用者可借由此值預先估算出選用之直線導軌的額定壽命。
上銀直線導軌壽命：
1.壽命
當直線導軌承受負荷并作運動時，珠道表面與鋼珠因不斷地受到循環應力的
作用，一但到達滾動疲勞的臨界值，接觸面就會開始產生疲勞破損，并在分表面
發生魚鱗狀薄片的剝落現象，此種現象叫做表面剝離。壽命的定義即為珠道表面
及鋼珠因材料疲勞產生表面剝離時為止的總運行距離。
2.額定壽命
直線導軌的壽命，具有很大的分散性，即使同一批制造的產品，在相同的運
動狀態下使用，壽命也會有所不同；這大多歸咎于材料本身在疲勞特性上固有的
變化。因此為定義直線導軌的壽命，一般以額定壽命為基準；其定義是：以一批
同樣的產品，逐個在相同的條件及額定負荷下運行，其中90%未曾發生表面剝離現
象而能達到的總運行距離。
3.壽命的計算
直線導軌的壽命會因?qū)嶋H承受工作負荷而不同，可以選用直線導軌的基本動
額定負荷及工作負荷推算出使用壽命。
4.壽命系數
（1）硬度系數（fh）
直線導軌的珠道接觸表面硬度要求在一定的硬化深度之硬度為HRC58-62，倘
若硬度值無法達到要求的水準，將會降低直線導軌的額定負荷及使用壽命，此時
動、靜額定負荷為尺寸表列值再乘以對應的硬度系數。
HIWIN出場之直線導軌硬度要求皆為HRC58以上，故fh為1
（2）溫度系數（ft）
系統溫度會對直線導軌的材質有影響，當溫度高于100°C時直線導軌的額定
負荷及使用壽命將會降低，此時動、靜額定負荷為尺寸表列值再乘以對應的溫度
系數。由于有些配件是塑膠材質較不耐高溫，故建議使用溫度應低于100°C。
?。?）負荷系數（fw）
潤滑油的選擇
導軌常用的潤滑劑有潤滑油和潤滑脂，滑動導軌用潤滑油。滾動導軌支承多
用潤滑脂潤滑。它的優點是不會泄漏，不需經常加油；缺點是塵屑進入后易磨損
導軌，因此對防護要求較高。易被污染又難以防護的地方，可用潤滑油潤滑。
導軌的防護防止或減少導軌副磨損的重要方法之一，就是對導軌進行防護。據統
計，有可靠防護裝置的導軌，比外露導軌的磨損量可減少60％左右。常用的防護
方式有以下幾種：
刮板式
耐熱能力好，但只能排除較大的硬粒?？扇コ?xì)小的塵屑之外，還具有良好
的吸油能力。耐熱能力好、防護能力強并有良好的潤滑性。雖結構稍復雜，應用
仍很多。
伸縮式
軟式皮腔式防護裝置，一般用皮革、帆布或人造革制成，結構簡單，可用于
高速導軌。缺點是不耐熱。這種防護裝置多用于磨床和精密機床，如導軌磨床等
。但不能用于車床銑床等有紅熱切屑的機床。
各層蓋板均由鋼板制成，耐熱性好，強度高、剛性好，使用壽命長。該防護裝置
多用于大型和精密機床，如龍門式機床、數控機床和坐標鏜床等。提高導軌耐磨
性的措施從設計角度提高耐磨性的基本思路是：盡量爭取無磨損；在無法避免磨
損時盡量爭取少磨損、均勻磨損以及磨損后能夠補償，以便提高使用期限。爭取
無磨損
磨損的原因是配合面在的壓強作用下直接接觸并作相對運動。因此不磨
損的條件是配合面在作相對運動時不直接接觸，接觸時則無相對運動。其辦法之
一是使?jié)櫥瑒┌涯Σ撩嫱耆指糸_。如靜壓導軌、靜壓軸承或其它的靜壓副。
爭取少磨損
爭取無磨損只能在少數和特殊情況下才能做到。多數情況只能爭取少磨損以
延長工作期限。
降低壓強
采用加大導軌的接觸面和減輕負荷的辦法來降低壓強。提高導軌面的直線度
和細化表面粗糙度，均可增加實際接觸面積。采用卸荷導軌是減輕導軌負荷，降
低壓強的好辦法。
改變摩擦性質
用滾動副代替滑動副，可以減少磨損。在滑動摩擦副中保證充分潤滑避免出
現干摩擦或半干摩擦，也可降低磨損。
正確選擇摩擦副的材料和熱處理
適當選擇摩擦副的材料和熱處理可提高抗磨損的能力。例如，支承導軌淬硬
，動導軌表面貼塑料軟帶。
加強防護
加強防護，可避免灰塵、切屑、砂輪屑等進入摩擦副，是提高導軌耐磨性的
有效措施。
爭取均勻磨損
磨損是否均勻?qū)α悴考墓ぷ髌谙抻绊懞艽?。例如床身?dǎo)軌，如果磨損是均
勻的，對機床加工精度一般影響不大，而且可以補償。磨損不均勻的原因主要有
兩個：在摩擦面上壓強分布不均；各個部分的使用機會不同。爭取均勻磨損有如
下措施：
1. 力求使摩擦面上壓強均勻分布，例如導軌的形狀和尺寸要盡可能對集中載荷對
稱；
2. 盡量減小扭轉力矩和傾覆力矩；保證工作臺、溜板等支承件有足夠的剛度；
3. 摩擦副中全長上使用機會不均的那一件硬度應高些，例如車床床身導軌的硬度
應比床鞍導軌硬度高。
HIWIN直線滑軌系列型號：
HGH15CA HGH20CA HGH25CA HGH30CA HGH35CA HGH45CA HGH55CA HGH65CA
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
HIWIN直線滑軌微型導軌型號：
MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H
MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H
MR5MN MR7MN MR9MN MR12MN MR15MN MR5ML MR7ML MR9ML MR12ML MR15ML
MR5WN MR7WN MR9WN MR12WN MR15WN MR5ML MR7WL MR9WL MR12WL MR15WL
東莞市君譽機電設備有限公司：向您承若，本公司所有產品原裝進口！
歡迎您來電咨詢！
聯系人：胡生
手 機：15999798181
聯系QQ：287807490

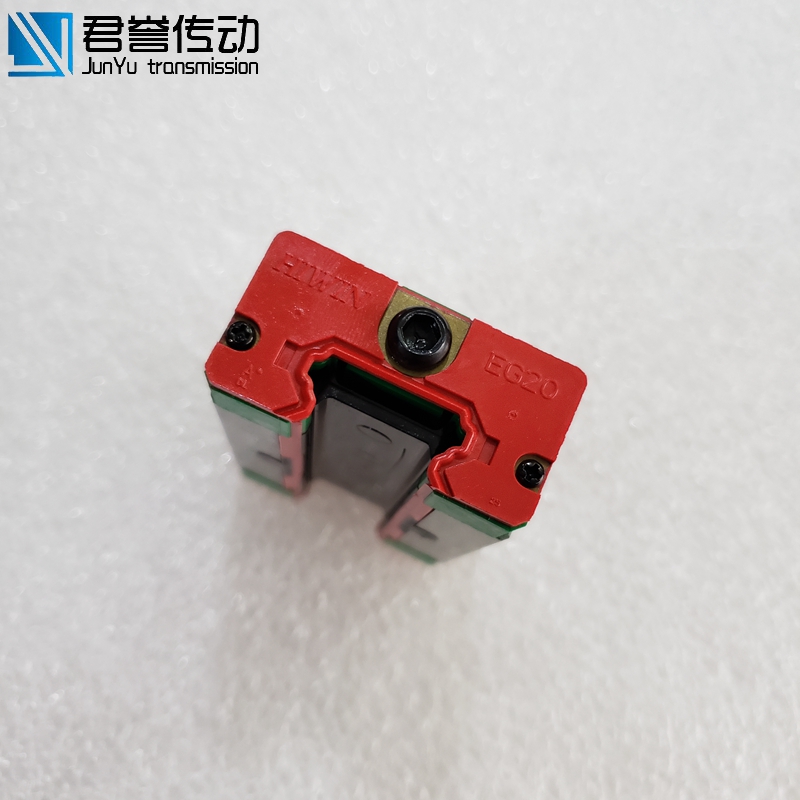

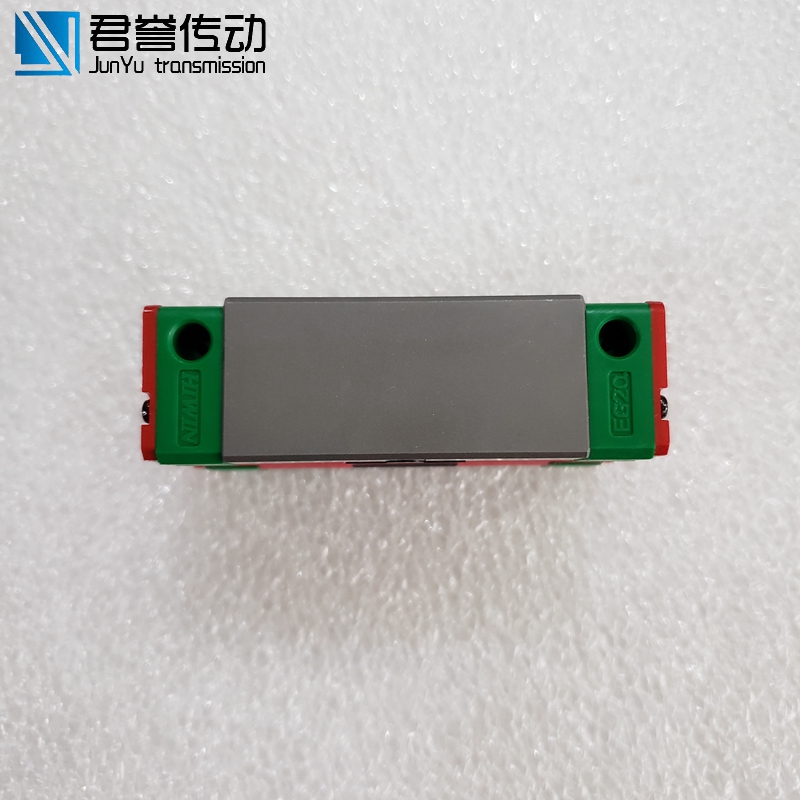

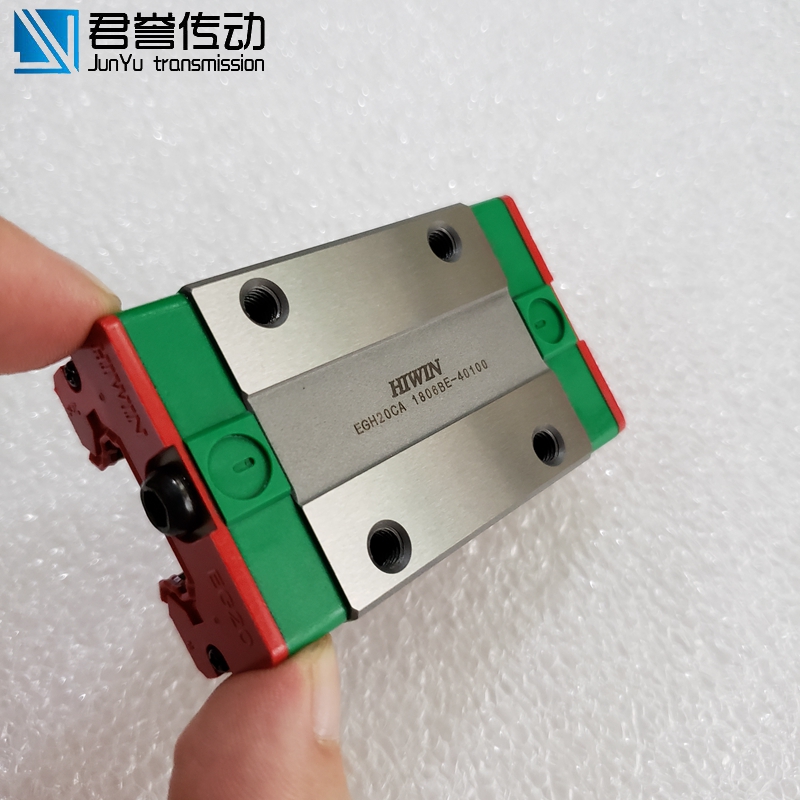

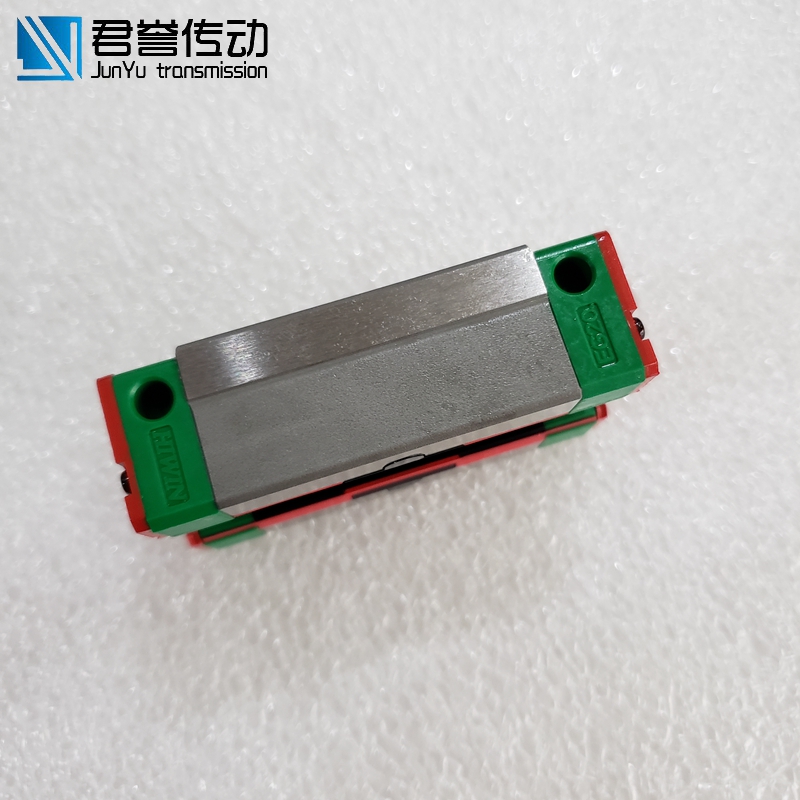

臺灣上銀導軌/東莞上銀導軌EGH20CA/代理上銀導軌/庫存充足
